Z961Y-P54100V
|
高溫高壓電站電動閘閥Z961Y
|
PN250、320
|
|
Z961Y-P54140V、170V
|
DN100~300
|
一、產品說明
Z961Y-P54100V、Z961Y-P54140V、Z961Y-P54170V 型高溫高壓電動電站閘閥：電動、對接焊連接形式、明桿楔式剛性單閘板，閥座密封面材料為鉻鉬釩鋼堆焊鈷鉻鎢合金，工作壓力 10MPa~17MPa，閥體材料為鉻鉬釩鋼的高溫高壓電站閘閥。
二、產品性能參數
Z961Y-P54100V、Z961Y-P54140V、Z961Y-P54170V 型高溫高壓電動電站閘閥主要性能參數
| 型號 |
工作壓力/MPa |
適用溫度/℃ |
適用介質 |
| Z961Y-P54100V |
10 |
≤540 |
水、蒸汽等 |
| ≤570 |
| Z961Y-P54140V |
14 |
≤540 |
| ≤570 |
| Z961Y-P54170V |
17 |
≤540 |
| ≤570 |
三、產品零部件材料
Z961Y-P54100V、Z961Y-P54140V、Z961Y-P54170V 型高溫高壓電動電站閘閥零部件材料
| 型號 |
材料 |
| 閥體、閥蓋 |
閘板 |
閥座 |
閥桿 |
| Z961Y-P54100V |
鉻鉬釩鋼 |
鉻鉬釩鋼堆焊鈷鉻鎢 |
鉻鉬釩鋼堆焊鈷鉻鎢 |
滲氟鋼 |
| Z961Y-P54140V |
| Z961Y-P54170V |

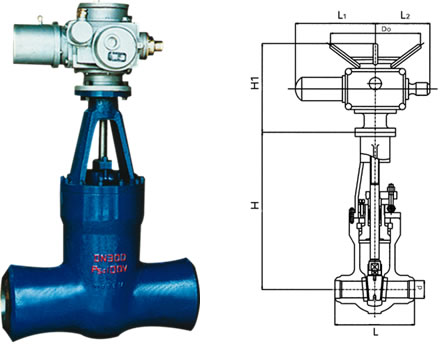

四、產品外形及結構尺寸
Z961Y-P54100V 型高溫高壓電動電站閘閥主要外形及結構尺寸
| DN |
L |
d |
H |
L1 |
D0 |
轉矩/N·m |
重量/kg |
| 125 |
600 |
100 |
1036 |
- |
- |
970 |
308 |
| 150 |
700 |
155 |
1392 |
1052 |
305 |
1800 |
500 |
| 175 |
759 |
175 |
1485 |
1052 |
305 |
2700 |
664 |
| 225 |
850 |
200 |
1650 |
1052 |
305 |
2700 |
867 |
| 250 |
900 |
222 |
1795 |
1154 |
458 |
1800 |
1203 |
| 300 |
1254 |
294 |
2080 |
1154 |
458 |
2000 |
2125 |
Z961Y-P54140V 型高溫高壓電動電站閘閥主要外形及結構尺寸
| DN |
L |
d |
H |
L1 |
D0 |
轉矩/N·m |
重量/kg |
| 100 |
458 |
105 |
870 |
911 |
305 |
970 |
257 |
| 125 |
600 |
132 |
1115 |
911 |
305 |
970 |
350 |
| 150 |
700 |
183 |
1390 |
1052 |
305 |
1200 |
500 |
| 175 |
750 |
175 |
1485 |
1052 |
458 |
1800 |
664 |
| 225 |
850 |
217 |
1650 |
1052 |
458 |
2700 |
960 |
| 250 |
900 |
261 |
1795 |
1154 |
458 |
4000 |
1203 |
| 300 |
1300 |
305 |
1700 |
1378 |
610 |
4000 |
2180 |
| 350 |
1550 |
338 |
715 |
2536 |
610 |
5800 |
5591 |
Z961Y-P54170V 型高溫高壓電動電站閘閥主要外形及結構尺寸
| DN |
L |
d |
H |
L1 |
D0 |
轉矩/N·m |
重量/kg |
| 100 |
550 |
105 |
140 |
911 |
305 |
970 |
257 |
| 125 |
600 |
124 |
1115 |
1052 |
305 |
1200 |
350 |
| 150 |
700 |
150 |
1390 |
1052 |
305 |
2000 |
520 |
| 175 |
750 |
175 |
1485 |
1052 |
458 |
2000 |
680 |
| 225 |
850 |
217 |
1650 |
1052 |
458 |
2700 |
990 |
| 300 |
1397 |
265 |
2265 |
1378 |
610 |
4000 |
2632 |
| 350 |
1550 |
368 |
2536 |
1378 |
610 |
5800 |
2600 |
|
