微阻緩閉止回閥HH44X、HH44T、HH44H 型
一、HH44X、HH44T、HH44H 型微阻緩閉止回閥 產品用途
HH44X、HH44T、HH44H 型微阻緩閉止回閥用于給排水管道，安裝在水泵出口處用來防止介質逆流和消除破壞性水錘，并能有效地減少閥門關閉水錘壓力，可保障管網安全運行。
二、HH44X、HH44T、HH44H 型微阻緩閉止回閥 產品特點
微阻緩閉止回閥具有閥瓣輕、開度大、節電效果顯著，流體阻力小，水錘消除機構設計新穎，密封性能穩定可靠、耐磨損、使用壽命長、運行平穩、無振動、無噪聲等特點。
三、HH44X、HH44T、HH44H 型微阻緩閉止回閥 性能參數
|
型號
|
HH44T-10~25
|
HH44X-10~25
|
HH44H-10~25
|
|
|
工作壓力（MPa）
|
1.0~2.5
|
|||
|
適用溫度（℃）
|
≤80
|
|||
|
適用介質
|
水
|
|||
|
材料
|
閥體、閥蓋
|
灰鑄鐵、碳鋼
|
||
|
閥瓣
|
橡膠組合件
|
|||
|
閥軸
|
不銹鋼
|
|||

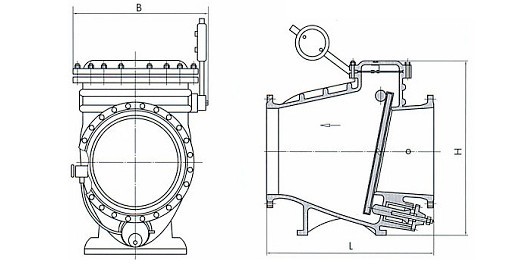

三、HH44X、HH44T、HH44H 型微阻緩閉止回閥 主要外形和連接尺寸
| 公稱通徑 | 主要外形和連接尺寸 | ||
| L | W | H | |
| HH44T-10 HH44X-10 H44H-10C HH44T-16 HH44X-16 HH44H-16C HH44T-25 HH44X-25 HH44H-25 | |||
| 50 | 230 | 270 | 300 |
| 65 | 290 | 290 | 320 |
| 80 | 310 | 300 | 354 |
| 100 | 350 | 320 | 350 |
| 125 | 400 | 340 | 380 |
| 150 | 480 | 410 | 500 |
| 200 | 500 | 450 | 580 |
| 250 | 600 | 550 | 670 |
| 300 | 700 | 580 | 730 |
| 350 | 800 | 630 | 820 |
| 400 | 900 | 700 | 920 |
| 450 | 1000 | 800 | 950 |
| 500 | 1100 | 900 | 1100 |
| 600 | 1300 | 990 | 1200 |
| 700 | 1400 | 1120 | 1550 |
| 800 | 1500 | 1300 | 1700 |
