承插焊鍛鋼止回閥H61H、H61Y 型 800(Lb)
一、H61H、H61Y 型 800(Lb) 承插焊鍛鋼止回閥 產品用途
H61H、H61Y 型 800(Lb) 承插焊鍛鋼止回閥有三種體蓋連接設計形式。第一種是螺栓式閥蓋：按這種設計形式設計的閥門，其閥體與閥蓋用螺栓螺母連接，纏繞式墊片(316夾柔性石墨制造)密封�？蛻�(hù)有特殊要求時也可采用金屬環連接。第二種設計形式是焊接式閥蓋，按這種設計形式的閥門，其閥體與閥蓋用螺紋連接，全焊密封。客戶有特殊要求時也可采用透焊連接。第三種是壓力自緊式閥蓋，按這種設計形式設計的閥門，其閥體與閥蓋用螺紋連接，內壓自密環密封。
二、H61H、H61Y 型 800(Lb) 承插焊鍛鋼止回閥 執行標準
設計與制造：MSSP-118，ASME B16.34
檢驗與測試：API 598
標記：MSS-SP-25
三、H61H、H61Y 型 800(Lb) 承插焊鍛鋼止回閥 性能參數
|
型號
|
H61H
|
H61Y
|
|
適用溫度（℃）
|
≤425
|
|
適用介質
|
水、蒸汽、油品
|
|
材料
|
閥體、閥蓋
|
碳素鋼
|
|
閥瓣
|
鉻不銹鋼
|
|
密封面
|
鉻不銹鋼或碳鋼對焊鐵基合金
|
|
墊片
|
柔性石墨
|

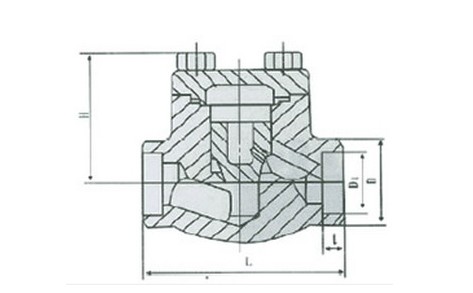

主要外形和連接尺寸
| 公稱通徑DN |
尺寸 (mm) |
重量 (kg) |
| mm |
in |
L |
l |
D |
D1 |
H |
| 15 |
1/2 |
80 |
10 |
34 |
21.8 |
47.5 |
1.25 |
| 20 |
3/4 |
90 |
13 |
40 |
27.1 |
52.5 |
1.6 |
| 25 |
1 |
100 |
13 |
50 |
33.8 |
62.5 |
2.4 |
| 32 |
1 1/4 |
120 |
13 |
58 |
42.6 |
78 |
3.75 |
| 40 |
1 1/4 |
140 |
13 |
66 |
48.7 |
92 |
5.5 |
| 50 |
2 |
|
|
|
|
|
|
