鋼制錐齒輪傳動楔式閘閥Z540H、Z540Y、Z540W 型 PN16~PN160

Z540H、Z540Y、Z540W 型 PN16~PN160 鋼制錐齒輪傳動楔式閘閥沈陽鄭高閥門有限公司

一、產品說明

Z540H、Z540Y、Z540W 型 PN16~PN160 鋼制錐齒輪傳動楔式閘閥：錐齒輪驅動、法蘭連接、明桿楔式彈性閘板，閥座密封面材料為堆焊合金（Z540H-16C~160 Z540Y-16C~160 Z540Y-16I~160I Z540Y-16P~160P Z540Y-16R~160R）、不銹鋼（Z540W-16P~160P Z540W-16R~160R），公稱壓力 PN16~PN160，閥體材料為碳素鋼（Z540H-16C~160 Z540Y-16C~160）、鉻鉬合金鋼（Z540Y-16I~160I）、不銹鋼（Z540W-16P~160P Z540Y-16P~160P Z540W-16R~160R Z540Y-16R~160R）的閘閥。

二、產品性能參數

Z540H、Z540Y、Z540W 型 PN16~PN160 鋼制錐齒輪傳動楔式閘閥主要性能參數
型號	PN	工作壓力/MPa	適用溫度/℃	適用介質
Z540H-16C-160	16~160	1.6~16.0	≤425	水、蒸汽、油品
Z540Y-16C-160	16~160	1.6~16.0	≤425	水、蒸汽、油品
Z540Y-16I-160	16~160	1.6~16.0	≤550	蒸汽、油品
Z540W16P-40P	16~40	1.6~4.0	≤150	弱腐蝕性介質
Z540Y-16P-160P	16~160	1.6~16.0	≤150	弱腐蝕性介質
Z540W-16R-40R	16~40	1.6~4.0	≤150	腐蝕性介質
Z540Y-16R-160R	16~160	1.6~16.0	≤150	腐蝕性介質
Z540Y-16P_Ⅰ~40P_Ⅰ	16~40	1.6~4.0	≤650	熱煙氣等
Z540Y-16P_Ⅱ~0P_Ⅱ	16~40	16~4.0	≤650	熱煙氣等

三、產品零部件材料

Z540H、Z540Y、Z540W 型 PN16~PN160 鋼制錐齒輪傳動楔式閘閥零部件材料
型號	材料
型號	閥體、閥蓋、閘板	閥桿	密封面	填料
Z540H-16C~160	碳素鋼	碳素鋼	堆焊鐵基合金	石棉石墨或柔性石墨
Z540Y-16C~160	碳素鋼	碳素鋼	堆焊硬質合金	石棉石墨或柔性石墨
Z540Y-16I~160I	鉻鉬合金鋼	鉻鉬合金鋼	堆焊硬質合金	柔性石墨
Z540W-16P~160P	鉻鎳鈦不銹鋼	鉻鎳鈦不銹鋼	本體材料	聚四氟乙烯
Z540Y-16P~160P	鉻鎳鈦不銹鋼	鉻鎳鈦不銹鋼	堆焊硬質合金	柔性石墨
Z540W-16R~160R	鉻鎳鉬鈦不銹鋼	鉻鎳鉬鈦不銹鋼	本體材料	聚四氟乙烯
Z540Y-16R~160R	鉻鎳鉬鈦不銹鋼	鉻鎳鉬鈦不銹鋼	堆焊硬質合金	聚四氟乙烯
Z540Y-16P_Ⅰ~40P_Ⅰ	鉻鎳鈦不銹鋼	鉻鎳鈦不銹鋼	堆焊硬質合金	柔性石墨
Z540Y-16P_Ⅱ~40P_Ⅱ	鉻鎳鈦不銹鋼	鉻鎳鈦不銹鋼	堆焊硬質合金	柔性石墨

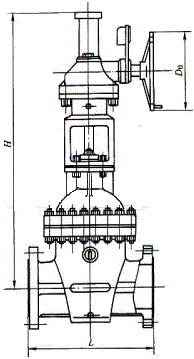

三、產品外形及結構尺寸

Z540H、Z540Y、Z540W 型 PN16 鋼制錐齒輪傳動楔式閘閥主要外形及結構尺寸
DN	L	H	D₀	重量/kg	DN	L	H	D₀	重量/kg
300	500	1310	640	504	600	800	2410	640	2140
350	550	1468	640	674	700	900	2600	640	3275
400	600	1780	640	950	800	100	2860	720	3920
450	650	1880	640	1300	900	1100	3170	720	4435
500	700	2110	640	1530	—	—	—	—	—

Z540H、Z540Y、Z540W 型 PN25 鋼制錐齒輪傳動楔式閘閥主要外形及結構尺寸
DN	L	H	D₀	重量/kg	DN	L	H	D₀	重量/kg
300	500	1310	640	504	600	800	2410	640	2150
350	550	1468	640	680	700	900	2600	640	3290
400	600	1780	640	960	800	1000	2860	720	3940
450	650	1880	640	1310	900	1100	3170	720	4450
500	700	2110	640	1540	—	—	—	—	—

Z540H、Z540Y、Z540W 型 PN40 鋼制錐齒輪傳動楔式閘閥主要外形及結構尺寸
DN	L	H	D₀	重量/kg	DN	L	H	D₀	重量/kg
300	750	1500	640	630	450	1052	2320	640	1720
350	850	1960	640	985	500	1150	2450	640	2040
400	950	2170	640	1430	600	1350	2940	640	3050

Z540H、Z540Y、Z540W 型 PN63 鋼制錐齒輪傳動楔式閘閥主要外形及結構尺寸
DN	L	H	D₀	重量/kg	DN	L	H	D₀	重量/kg
200	550	1420	550	430	350	850	2060	640	840
250	650	1580	640	530	400	950	2270	640	1410
300	750	1770	640	590	—	—	—	—	—

Z540H、Z540Y、Z540W 型 PN100 鋼制錐齒輪傳動楔式閘閥主要外形及結構尺寸
DN	L	H	D₀	重量/kg	DN	L	H	D₀	重量/kg
200	550	1490	550	730	350	850	2180	640	1700
250	650	1720	640	900	400	950	2390	640	2500
300	750	4890	640	1200	—	—	—	—	—

Z540H、Z540Y、Z540W 型 PN160 鋼制錐齒輪傳動楔式閘閥主要外形及結構尺寸
DN	L	H	D₀	重量/kg	DN	L	H	D₀	重量/kg
150	600	1250	550	492	200	750	1520	550	780
