Z40H Z40Y Z40W

Z41Y Z41H Z41W

手動楔式閘閥

PN16~160

DN50~800

沈陽鄭高閥門手動、電動楔式閘閥

主要特點及用途

chief features and usages

1、產品結構設計合理，剛性好，流體阻力小。
2、密封面采用不銹鋼和硬質合金，使用壽命長。
3、填料采用柔性石墨，啟閉靈活，密封可靠。
4、閘板結構分彈性和剛牲兩種形式。彈性閘板結構適應溫差大的場合。
5、廣泛適用于石油、化工、火力發(fā)電等水、蒸汽、油品管路上作接通和截斷介質，不可作節(jié)流用。

1、compact structure easonable design good rigidity,smooth charnel small coefficient of flow resistance.
2、The sealing face uses stainless steel and car-bide alloy and is of long duration.
3、Using flexible graphite fillings. reliable sealing light and nimble opearation.
4、 Structure type elastic wedge type with single or dual-gate board
5、widely used as the clevice of open or close to connect of cat off the medium inside of the pipeline of water,steam or oil goods in steam power plants.

性能規(guī)范及主要零件材料：The main technical data
型號 type	試驗壓力（ps）			適用介質 suitable medium	適用溫度 suitable temperature	零件材料 Material of main parts					手輪 Handwheel
	殼體 shell	液密封 water seal	氣密封 gas seal			閥體閥蓋 Body Bonnet	閘板閥座 disc、sealing	閥桿 Seat	閥桿螺母 stam nat	填料 packing
Z14H-16Q，25Q	1.5PN	1.1PN	0.6MPa	水蒸汽，油品、導熱油等 water steam petrolcam Transmit heat the oil	≤350℃	QT450-10	ZG2Crl3	ICrl3	鋁青銅 Aluminium- Bronze	柔性石墨 expanded graphite	QT450-10
Z40H-16C～160 Z41Y-16C～160					≤425℃	WCB	ZG2Crl3 WCB
Z40W-16P～160P Z41Y-16P～160P				硝酸類 nitric acid acetic	≤200℃	CF8	CF8	304		PTFE
Z40W-16R～160R Z41Y-16R～160R				醋酸類 acid	≤200℃	CF8M	CF8M	316
Z40W-16I～160I Z41Y-16I～160I				水蒸汽、油品、導熱油等 water steam petrolcam Transmit heat the oil	≤550℃	Cr5Mo	Cr5MO	25Cr2MoV		柔性石墨 expanded graphite	WCB

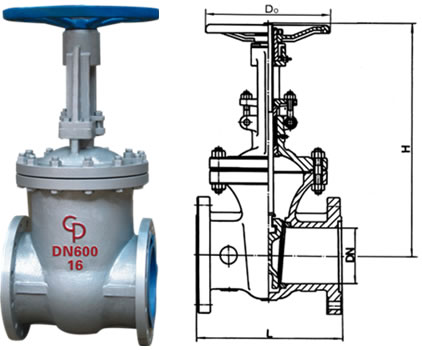

主要外形尺寸及連接尺寸 Main size of Appearance
公稱壓力 Nominal Pressure	圖中符號 Sign	公稱通徑 DN mm
公稱壓力 Nominal Pressure	圖中符號 Sign	15	20	25	32	40	50	65	80	100	125	150	200	250	300	350	400	450	500	600	700	800
16	L	130	150	160	180	230	250	270	280	300	325	350	400	450	500	550	650	650	700	800	900	1000
	H	220	225	275	280	300	358	375	433	502	612	676	82O	969	1142	1280	1452	1541	1676	1847
	D₀	120	140	160	180	200	240	240	280	320	360	360	400	450	560	640	640	72O	720	800
	H₀					595	653	665	725	787	902	955	1105	1343	1516	1678	1849	1937	2234	2432	2489	2643
	電裝actuators					Z15	Z20	Z20	Z20	Z20	Z30	Z30	Z30	Z45	Z60	Z60	Z90	Z90	Z120	Z180	Z250	Z350
25	L	130	150	160	230	250	270	280	300	325	350	400	450	500	550	600	650	700	800	900	1000
	H	220	225	275	280	300	358	375	433	502	612	676	820	969	1 142	1280	1452	1541	1676	1847
	D₀	120	140	160	180	20	240	240	280	320	360	360	400	450	560	64O	64O	720	720	800
	H₀					595	653	665	725	787	902	955	1105	1343	1516	1678	1849	1937	2234	2432	2489	2643
	電裝actuators					Z15	Z20	Z20	Z20	Z20	Z30	Z30	Z30	Z45	Z60	Z60	Z90	Z9O	Z120	Z180	Z250	Z350
40	L	130	150	160	180	200	250	280	310	350	400	450	550	650	750	850	950	1050	1150
	H	220	225	275	280	323	372	395	457	552	634	708	858	1015	1203	1341	1492
	D₀	120	140	160	180	200	280	280	320	360	400	400	450	560	64	640	720
	H₀					617	665	680	752	846	1087	1087	1243	1429	1608	1738	1897	2104	2401
	電裝actuators					Z15	Z20	Z20	Z20	Z30	Z45	Z45	245	Z60	Z90	Z90	Z120	Z120	Z180
64	L	170	190	210	230	240	250	280	310	350	400	450	550	650	750	850	950	1050	1150
	H		258	310	320	360	372	395	458	553	638	718	873	1053	1203
	D₀		180	200	200	240	280	280	320	360	4oo	450	560	640	64O
	H₀						667	685	748	845	1090	l090	1253	1449	1867	1913	2017	2459
	電裝actuators						Z20	Z20	Z30	Z30	Z45	Z45	Z60	Z60	Z90	Z120	Z180	Z250
100	L	170	190	210	230	240	250	280	310	350	400	450	550	650	750	850	950
	H				310	320	336	490	540	573	575	744	800	900	1050	1208
	D₀				200	240	280	360	400	400	400	560	560	560	640	640
	H₀							781	830	865	1179	1201	1201	1611	1903	2054	2132	2321
	電裝actuators							Z20	Z20	Z30	Z30	Z60	Z60	Z90	Z90	Z120	Z180	Z250
160	L	170	190	210	230	240	300	34O	390	450	525	600	750
	H		230	260	280	312	350	512	560	585	631	723	820	990
	D₀		200	200	280	320	320	360	360	400	450	560	640	720
	H₀							905	968	978	1043	1248	1394	1621
	電裝actuators							220	220	220	230	230	245	245
