T40H-40

T40H-100

ZAZM電動調節閥T40

PN16~100

DN20~200

沈陽鄭高閥門ZAZM電動調節閥

一、ZAZM型電動調節閥概述

ZAZM電動直通套筒調節閥由DDZ型系列直行程電動執 行機構和套筒閥兩部分組成。以單相交流220V電源為動力，接受0~10mA或4~20mA直流信號，自動地控制調節閥開度，從而達到對壓力、溫度、流量、液位等工藝參數的連續調節。該產品具有比雙座閥大的流量系數，且允許壓差大，穩定性好，工作時不易產生振動，適用性強等優點，廣泛地應用于電力、冶金、石油、化工、輕工等工業部門的自動控制系統.

二、ZAZM型電動調節閥主要技術參數

公稱通徑 DN （ mm ）（閥座直徑 DN ）		20				25	32	40	50	65	80	100	125	150	200
		(10)	(12)	(15)	(20)
額定流量系數 Kv	直線	1.8	2.8	4.4	6.9	11	17.6	27.5	44	69	110	176	275	440	690
	等百分比	1.6	2.5	4	6.3	10	16	25	40	63	100	160	250	400	630
額定行程 (mm)		16					25			40			60
公稱壓力 PN(MPa)		1.0 1.6 4.0 6.4
固有流量特性		直線、等百分比
固有可調比		50
允許泄漏量	單座	硬密封：Ⅳ級軟密封：Ⅵ級
	套筒	硬密封： II 級軟密封：Ⅵ級
工作溫度 t ( o C)		-20~200 -40~250 -40~450 -60~450
信號范圍（ mA.DC ）		0~10 4~20
作用方式		電關式電開式
使用環境溫度 ( o C)		電動調節閥： -20~70 o C 伺服放大器： 0~50 o C
使用環境濕度		電動調節閥：≤ 95% 伺服放大器：≤ 85%
電源電壓		220V 50Hz 380V 50Hz 24AC/DC

*本產品性能指標貫徹GB/T4213-92。
三、ZAZM型電動調節閥配套用電動執行機構有關技術參數

公稱通徑 DN （ mm ）		20	25	32	40	50	65	80	100	125	150	200
電動執行機構型號	普通型	ZAZ-60 DKZ-310		ZAZ-60 DKZ-310			DKZ-410			DKZ-410 DKZ-510
	電子型	JHZAZ1		JHZAZ2			JHZAZ3			JHZAZ3
電動執行機構推力（ N ）	普通型	400 4000		400 4000			6400			6400 16000
	電子型	2000		4000			6000			8000
全行程時 間（ S ）	普通型	12.5		20			32			48
	電子型	30		30			48			60
消耗功率（ W ）	普通型	28					35
	電子型	6		15			25			40

*表中數據僅為常規配置，具體選用根據主要參數及用戶要求而定。

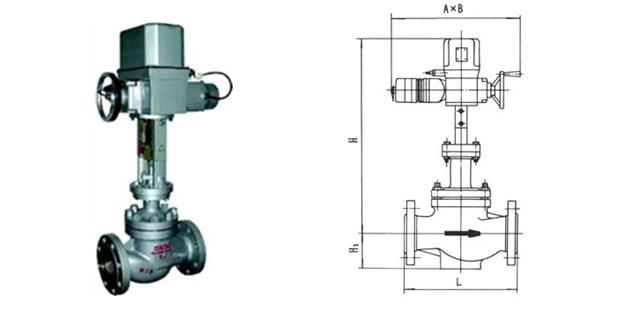

四、ZAZM型電動調節閥規格重量

普通型單位：mm

公稱通徑 DN		20	25	32	40	50	65	80	100	125	150	200
A		460					530			630
B		230					230			260
H 1		490					540			625
L		150	160	180	200	230	290	310	350	400	480	600
H 2		175	180	215	218	230	280	285	315	400	460	540
H 3		53	57.5	70	75	82.5	92.5	100	110	125	142.5	170
重量 (Kg)	PN 16 40	50	52	54	56	58	75	87	95	132	135	155
重量 (Kg)	PN64	53	56	58	65	68	84	110	129	177	180	210

電子型單位：mm

公稱通徑 DN		20	25	32	40	50	65	80	100	125	150	200
d		φ 155		φ 162			φ 170
H 4		290		325			380
L		150	160	180	200	230	290	310	350	400	480	600
H 5		175	180	215	218	230	280	285	315	400	460	540
H 6		53	58	70	75	82	92	100	110	125	142	170
重量 (Kg)	PN 16 40	10	12	15	17	18	34	46	54	76	79	100
重量 (Kg)	PN64	13	16	19	26	27	43	69	85	120	125	150
